СШГЭС: Дамоклово море (24.01.2010)
Источники: http://www.vokrugsveta.ru/vs/article/6839/, http://www.plotine.net/station.asp
Гидростанции до недавних пор были самым безопасным источником электроэнергии, ни одной крупной аварии на ГЭС в мире не случалось. Правда, строительство таких станций почти всегда сопряжено с колоссальными экологическими и социальными издержками, но это все же представлялось меньшим злом, чем загрязнение среды выбросами тепловых станций или взрыв реактора АЭС, который после Чернобыля уже не кажется чем-то невозможным.
У ГЭС есть ряд неоспоримых достоинств: это и возобновляемость источника энергии, и отсутствие всего, что связано с добычей, перевозкой и подготовкой топлива, утилизацией отходов. Кроме того, энергия ГЭС самая дешевая - и тем дешевле, чем крупнее станция. Если стоимость киловаттчаса, вырабатываемого на Верхневолжском каскаде (Рыбинской ГЭС мощностью 110 МВт и Угличской - 40 МВт) принять за 100 единиц, то соответствующая цифра для СШГЭС (6400 МВт) будет всего 21,5, в то время как для крупнейшей тепловой Пермской ГРЭС (2400 МВт) - 149.
Но утром 17 августа 2009 года все иллюзии относительно безопасности гидростанций рассеялись как дым - вылетевший словно пробка из бутылки гидроагрегат весом под две тысячи тонн, полное разрушение машинного зала, десятки погибших. Самое же главное: после такой аварии уже отнюдь не кажется невозможным прорыв плотины, ниже которой по течению Енисея стоят крупные города - Саяногорск, Абакан, почти миллионный Красноярск, секретный <атомный центр> Железногорск (бывший Красноярск-26) со стотысячным населением и действующими атомными реакторами, складами и могильниками радиоактивных материалов...
13 ноября 2009-го в газете <Красноярский рабочий> появилось открытое письмо жителей Хакасии и Красноярского края к президенту и премьер-министру. <Все мы очень обеспокоены состоянием плотины Саяно-Шушенской ГЭС, и не только в связи с аварией 17 августа этого года. Многое из того, что мы знали на уровне слухов, подтверждается выводами авторитетных ученых и специалистов: Обращаясь к вам, уважаемые Дмитрий Анатольевич и Владимир Владимирович, мы просим ради безопасности сотен тысяч человеческих жизней принять решение о полном спуске Саяно-Шушенского водохранилища и закрытии Саяно-Шушенской ГЭС>.
Обжегшись на молоке, люди склонны дуть на воду. Но так ли беспочвенны их страхи и что на самом деле происходит с плотиной СШГЭС?
Большой скачок
В прессе сейчас много пишут о слабых места плотины, несовершенстве ее конструкции, ошибках проектировщиков и строителей. Валентин Анатольевич Стафиевский, занимавший с 1983 по 2005 год должность сначала заместителя главного инженера, а затем главного инженера станции, предлагает исходить все же из того, что новое неизбежно сопряжено с риском: <Надо понимать, что ни в мире, ни тем более в нашем государстве не было достаточного опыта проектирования таких плотин>. Правда, в случае Саяно-Шушенской риск этот он оценивает как чрезмерный: <...нормы на проектирование такой мощной станции - сразу агрегаты по 640 МВт на таких высоких напорах - сохранились старые, от опыта эксплуатации равнинных станций. Практически был поставлен эксперимент>. Такого рода масштабные, связанные со значительным риском эксперименты в СССР были обычной практикой. Воспетая советскими поэтами, композиторами и художниками Братская ГЭС с ее 124-метровой плотиной тоже для своего времени была уникальной. К тому же спешка, вызванная стремлением закончить стройку непременно к 7 ноября 1967 года - 50-летию Октябрьской революции, - сильно сказалась на качестве конструкций. В результате проблемы с плотиной возникают у эксплуатационников по сию пору и постоянно. Уроки Братской ГЭС были учтены при проектировании и строительстве Красноярской ГЭС, плотина которой имеет ту же высоту.
Но, в отличие от Саяно-Шушенской, плотины обеих этих станций были уникальны именно своей высотой, по конструкции же они относились к хорошо уже изученным гравитационным, то есть прямым, тяжелым, опирающимся на дно плотинам, которые ставятся на равнинных реках. Для того чтобы построить аналогичную плотину вдвое большей высоты, как планировалось в случае СШГЭС, пришлось бы уложить колоссальное количество бетона. Поэтому была выбрана более экономичная, не имеющая аналогов в мире конструкция: арочно-гравитационная. Это позволило уменьшить объем бетонных работ примерно на четверть.
Арочная конструкция имеет то замечательное свойство, что в ней материал работает не на изгиб, как в плоском перекрытии, а на сжатие, которое хрупкие материалы - бетон, камень, кирпич - выдерживают гораздо лучше. Арочная плотина - это, по сути, та же арка, только не вертикальная, а положенная на бок выгнутостью в сторону водохранилища и опирающаяся на высокие скальные берега. Они и воспринимают значительную часть нагрузки. Наиболее напряженные участки - места заделки арки в берег, поэтому плотина СШГЭС слева и справа врезана в скалу на глубину соответственно 15 и 10 метров.
Арочные плотины обычно строят в узком каньоне, здесь же расстояние - километр с лишним, поэтому проектировщики Саяно-Шушенской решили подстраховаться и сделать плотину отчасти гравитационной, то есть заложить такую площадь основания и такой вес, чтобы бетонная стена <держалась> не только за берега, но и за скальное дно, в которое конструкция заглублена на пять метров. Гладко было на бумаге - как пишет в своей книге генеральный директор СШГЭС с 1977 по 2001 год Валентин Брызгалов: <Опыт сооружения за сравнительно короткое время - 10-15 лет - высоких гравитационных плотин (100-125 метров) Братской, Красноярской и Усть-Илимской ГЭС был расценен как полная готовность к возведению принципиально иной конструкции плотины, к тому же вдвое превышающей высоты>. Время показало - расценен ошибочно: на СШГЭС уже с пуском первого агрегата все пошло вкривь и вкось.
Саяно-Шушенская ГЭС
Строительство: с 1968 (начата отсыпка перемычек котлована) по 1990 (водохранилище заполнено до проектной отметки 540 метров). Официально принята в эксплуатацию только в 2000 году (приказ РАО <ЕЭС России> от 13.12.2000 № 690), хотя вырабатывала электроэнергию с конца 1980-х.

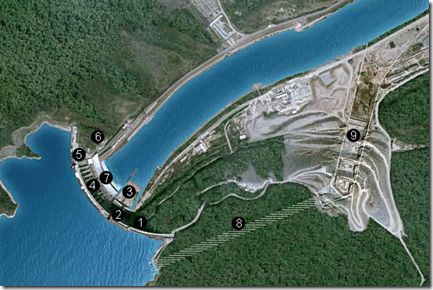

Плотина: бетонная арочно-гравитационная высотой 245, длиной 1066, шириной в основании 110, по гребню - 25 метров. Включает левобережную глухую часть длиной 246,1, станционную часть длиной 331,8, водосбросную часть длиной 189,6 и правобережную глухую часть длиной 298,5 метра. Для ее сооружения потребовалось 9 075 000 кубометров бетона.
Энергетические параметры: Мощность - 6400 МВт (вместе с Майнским гидроузлом - 6721 МВт), среднегодовая выработка 24,5 млрд кВт.ч.
Гидроагрегаты: 10 гидрогенераторов номинальной мощности 640 МВт каждый, с номинальным напряжением 15 750 В и частотой вращения 142,8 об/мин. Масса гидрогенератора - 1860 тонн, внешний диаметр статора - 14 800 миллиметров. Номинальный расчетный напор - 194 метра водяного столба.
Водохранилище: объем - 31,34 км3 (полезный объем - 15,34 км3), площадь 621 км2. Максимальный ожидаемый приток воды в водохранилище в период паводка с вероятностью (уровнем обеспеченности) 0,01% - 24 700 м3/с, с вероятностью 1% - 13 800 м3/с.
Расход воды через плотину: максимальный проектный расход воды через водобойный колодец - 13 640 м3/с, реальный (при неполном открытии затворов водосбросов) - 6000-7000 м3/с. Расход через гидроагрегаты при номинальной вырабатываемой мощности станции - около 3500 м3, при мощности 3950 МВт - 2100 м3/с. Строящийся береговой водосброс обеспечит дополнительно 4000 м3/с на каждый из двух планируемых тоннелей.
Авария за аварией

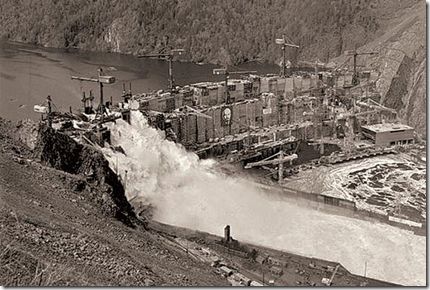

В конце 1978 года на недостроенной плотине, при отсутствии каких-либо средств сброса воды в случае непредвиденных обстоятельств, был в срочном порядке (чтобы успеть к 6 декабря, дню рождения Брежнева) сдан в эксплуатацию первый гидроэнергетический агрегат. Брызгалов, ненавидевший, как всякий настоящий инженер, штурмовщину, по этому поводу пишет: <Предполагалось, что к пуску агрегата в 1978 г. будет уложено в плотину 1592 тыс. куб. м, фактически (уложили. - Прим. ред.) - 1200 тыс. куб. м>. В результате к половодью 1979 года (самому большому за все время эксплуатации плотины) станция оказалась не готова. Паводок просто перехлестнул через край плотины, и 23 мая 1979 года первый агрегат и машинный зал были затоплены.
Следующая крупная авария случилась через шесть лет, и связана она с ошибками при проектировании водосбросной системы СШГЭС. Эта система зимой, когда воды мало, не работает - вся вода поступает на турбины через 10 водоводов станционной части плотины. Но в другие сезоны их пропускной способности не хватает, поэтому открывают задвижки 11 колодцев водосбросной части. Через них вода попадает на общий лоток, по форме напоминающий трамплин, и далее в так называемый водобойный колодец, расположенный у основания плотины. Нагрузки колодец, особенно во время паводка, должен выдерживать чудовищные - как если бы в него с 250-метровой высоты каждую секунду падал стандартный панельный дом.
И когда в 1985-м случилось большое половодье, вода разрушила до 80% дна колодца: бетонные плиты двухметровой толщины поток выбрасывал, как пенопластовые кубики, а крепящие их к скальному основанию анкерные болты диаметром 50 миллиметров рвал, как нитки. Такая же авария, но несколько меньшего масштаба повторилась в 1988 году.
Эксплуатационники были вынуждены ограничить пропускную способность водосбросных колодцев. Однако для потока воды есть всего два пути - либо через водосброс, либо через турбины гидроагрегатов. Но функционирование последних в режиме максимального расхода (то есть максимальной вырабатываемой мощности) на практике невозможно - может оказаться, что энергию попросту некуда будет девать.
Так, в первой половине 1990-х годов не хватало пропускной способности тогдашних линий электропередач, и станция в среднем выдавала лишь половину номинальной мощности. Из-за явно недостаточной пропускной способности водосбросов плотины сброс экстремальных (с вероятностью раз в 100 лет) или даже просто неверно предсказанных паводков практически невозможен - плотину захлестнет, как это было в 1979 году. Заметим, что на пропуск всего паводка плотина и не рассчитана. Нормальная ее эксплуатация предусматривает превентивное снижение уровня водохранилища в зимне-весенний период. Но слишком сильно снижать нельзя - летом воды может не хватить, и напор будет ниже оптимального для работы турбин.
Вопрос о строительстве дополнительного берегового водосброса, не предусмотренного проектом, обсуждался давно, но начало работ все время откладывалось. Главным образом, из-за непомерной стоимости объекта - 5,5 миллиарда рублей, что превышает годовую выручку от эксплуатации СШГЭС, составившую в самом урожайном 2006 году 3,9 миллиарда, и равно приблизительно трети стоимости всей станции. Но в 2005 году строительство началось, и первую очередь с пропускной способностью 4000 м3/с планируют завершить к июню 2010 года, то есть к периоду максимального заполнения водохранилища. Учитывая, что сброс воды через водоводы турбин после аварии стал невозможен, это более чем своевременно. Иными словами, проблема сброса к лету 2010 года так или иначе будет решена, а вот состояние самой плотины вызывает большую тревогу.
Отрыв от дна

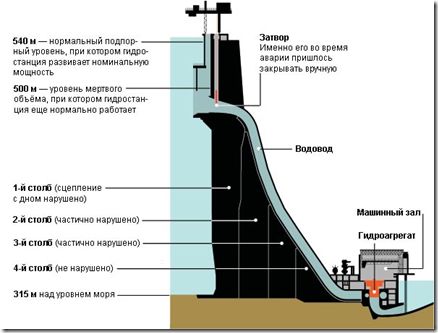

Еще в 1980-е годы в теле плотины появились глубокие трещины, некоторые от берега до берега, ее основание отошло от дна русла (специалисты это называют <раскрытием стыка плотина - скальное основание>). И, что самое неприятное, обнаружились явные признаки того, что доктор технических наук Владимир Тетельмин называет <сползанием плотины вниз>.
Трещины, ответственные за просачивание воды через плотину (это называется фильтрацией), которое достигало в отдельные периоды 500 литров в секунду и приводило к размыванию бетона, возникли не только из-за ошибок проектировщиков, но и вследствие нарушения технологии строительства. Брызгалов отмечает в своей книге, что <бетонирование четвертого (низового) столба было выполнено с опозданием, длительное время напор воспринимался более тонкой, недостроенной по профилю плотиной>. К середине 1990-х с трещинами худо-бедно научились справляться с помощью французской фирмы Soletanche Bachy, разработавшей технологию заливки полостей полимерным составом, но сам процесс не прекратился: <В русловых секциях, - пишет Тетельмин, - раскрытие заинъектированных трещин увеличивается. Выполненная цементация обжала дефектную зону первого столба, заполнила пустоты и трещины, но не остановила процесс трещинообразования>.
Главное же - не получается восстановить прочность сцепления плотины с основанием. Не вдаваясь в подробности, отметим, что плотина в настоящее время <держится> за дно максимум третью своего основания. Фактически она перестала быть арочно-гравитационной и сделалась чисто арочной, то есть <висит>, опираясь о берега. При этом плотина качается, то есть при повышении уровня водохранилища наклоняется вниз по течению, а при снижении - отрабатывает назад. Но не до конца, а каждый год, как утверждает Тетельмин, <на 1-2 мм все более сползает в сторону нижнего бьефа>. Это смещение, измеренное по гребню плотины, к настоящему времени составило на отдельных участках 100 миллиметров и более. Беда в том, что в разных секциях оно разное, из-за чего в теле плотины, по словам того же Тетельмина, возникли <чудовищные внутренние напряжения>.
Беды плотины Саяно-Шушенской ГЭС
Четыре главных порока плотины
|
Во время большого паводка вода может перелиться через гребень плотины
|
|
Из-за несоблюдения технологии строителями сцепление плотины с основанием частично нарушилось
|
|
В теле плотины возникают внутренние напряжения, идет процесс трещинообразования
|
|
Плотина медленно деформирует земную кору, последствия чего непредсказуемы
|
Капризы земной коры
Еще одна группа проблем связана с реакцией пород и земной коры в районе станции на давление колоссальных масс воды и бетона. СШГЭС проектировалась с расчетом на 6-7балльные землетрясения. В 1988 году, после Спитака, расчеты сейсмической устойчивости плотины были проведены заново. Они показали, что она не боится и 8-балльного землетрясения. Вероятность такого события оценить трудно. Есть мнение, что давление провоцирует землетрясения, но имеются и данные, что оно как раз способствует снятию напряжений в земной коре и тем самым не позволяет развиться катастрофическому землетрясению. Мелкие же в районе плотины происходят постоянно.
Но Тетельмина куда больше землетрясений волнуют другие процессы, происходящие в земной коре. Она <в районе водохранилища под действием нагрузки медленно погружается в вязкое вещество подстилающей мантии... На периферии этих процессов происходит компенсационное поднятие земной коры. Приблизительные расчеты показывают, что за годы эксплуатации <стрела прогиба> толщи земной коры в районе створа плотины составляет около 30 см>. К этому надо прибавить и то, что <массив кристаллических сланцев под воздействием передаваемой от плотины сдвигающей нагрузки почти в 18 млн т испытывает необратимые пластические деформации>.
Пороки системы
Сегодня состояние плотины - главная забота и эксплуатационников, и жителей городов ниже по Енисею. Но к случившейся 17 августа аварии оно имеет лишь косвенное отношение. Да, вполне вероятно, что смещение плотины сказалось на уровне вибрации 2-го агрегата, как утверждает Тетельмин. Но и без этого катастрофы вряд ли удалось бы избежать.
17 августа в 00:20 (здесь и далее время местное) на пульте Братской ГЭС случился пожар, который вывел из строя систему связи. В 00:31 диспетчер оперативно-диспетчерского управления (ОДУ) Сибири вместо Братской назначил Саяно-Шушенскую станцию главной в системе регулирования мощности Сибирской энергосистемы и перевел ее на автоматическое управление (хотя Братская ГЭС работала исправно, из-за отсутствия связи оператор этого не знал).
До утра Саяно-Шушенская ГЭС работала, непрерывно меняя мощность за счет преимущественно второго агрегата. Поясним, гидроагрегаты станции могут функционировать в разных режимах, причем стабильными являются только два: I - при малой отдаваемой мощности и III - около номинальной. Промежуточный II режим считается нештатным, поскольку сопряжен с мощными пульсациями струи воды, поступающей на лопатки турбины. Особенно опасно, когда частота этих пульсаций совпадает с частотой биения главного вала агрегата (а такие биения всегда присутствуют из-за люфтов в местах его крепления) и возникает резонанс. Зону II инструкция предписывает <проходить быстро>, но о том, как долго агрегат может в ней находиться, не сказано ни слова.
Второй агрегат, на котором и без того отмечалась повышенная вибрация главного вала, ночью 17 августа опасную зону II проходил шесть раз. В результате непосредственно перед аварией амплитуда вибрации в контрольной точке возросла за 13 минут с 0,6 до 0,84 миллиметра при предельно допустимом уровне 0,16 миллиметра (то есть превышение было в пять с лишним раз). И при очередном снижении мощности и вхождении в зону II (в 8:13) от такой вибрации разрушились узлы крепления гидроагрегата - под давлением 212-метрового столба воды эту 1800-тонную махину подбросило более чем на 10 метров.
Конечно, персонал обязан был, зафиксировав столь сильную вибрацию, остановить 2-й агрегат. Однако, возможно, что он просто о ней ничего не знал: система непрерывного виброконтроля, установленная лишь в 2009 году, не была полностью введена в эксплуатацию - показания датчиков лишь сохранялись для истории, как в <черном ящике> самолета. Другой порок системы управления станции - не было предусмотрено автоматическое аварийное закрытие затворов на гребне плотины, через которые вода поступает в турбинные водоводы. Вручную же полностью закрыть затворы удалось лишь к 9:30. То есть почти полтора часа в разрушенный машинный зал продолжала хлестать вода, заливая нижние его этажи, где в момент аварии находилась почти вся утренняя смена станции.
В результате погибли 75 человек, разрушен машинный зал, из 10 агрегатов только два не требуют капремонта или полной замены, масляное пятно растянулось по Енисею на 130 километров, из-за чего, кроме всего прочего, возникли проблемы со снабжением водой многих населенных пунктов.
Перечень бед можно продолжать и продолжать. Этой зимой воду из водохранилища впервые приходится спускать через открытый водосброс, а не через ведущие к турбинам закрытые водоводы. В телепрограмме <Вести> показали впечатляющие кадры: ремонтники из последних сил борются со льдом, непрерывно нарастающим на всех поверхностях плотины из-за висящего в воздухе водно-ледяного тумана. <Акт технического расследования> и другие источники позволяют сделать вывод: как плачевное состояние плотины, так и повышенные вибрации 2-го агрегата есть следствие одного и того же порока - штурмовщины, допущенной в ходе проектирования и строительства. <С моей точки зрения, - говорит Стафиевский, - многих проблем можно было бы избежать очень просто: поставить одну турбину. Провести испытания. Выявить все слабые места. А как у нас - сразу десять. Сегодня мы опять на эти грабли наступаем и заключаем договор на все машины (заказанные взамен разрушенных. - Прим. ред.)>.
Вина за аварию лежит на всех. И <нижних чинах> - тех, кто устанавливал и запускал недоделанную автоматизированную систему управления, и операторах, в ночь перед аварией нагружавших проблемный агрегат № 2 сверх меры. И среднем звене - руководителях ГЭС, не настоявших на своевременном запуске АСУ и замене устаревшего оборудования. И особенно на <генералах> - начиная с министра энергетики СССР Петра Непорожнего, санкционировавшего штурмовщину при проектировании и строительстве, и заканчивая Анатолием Чубайсом, подписавшим вместе с еще 38 членами комиссии приказ о приеме в эксплуатацию проблемной станции. Заметим, что в числе этих 38 один академик и три члена-корреспондента РАН. На чем основывается вера граждан, направивших письмо в <Красноярский рабочий>, в <выводы авторитетных ученых и специалистов>, непонятно:
Что делать?
Ясно, что станцию закрывать никто не будет. Как не велики разрушения, в течение полугода можно будет запустить три из десяти гидрогенераторов. К лету, после введения в строй берегового водосброса, снизится нагрузка на плотину. Полное восстановление станции потребует нескольких лет и более 40 миллиардов рублей (которые, по крайней мере частично, компенсирует население, вынужденное платить за электричество по повышенным тарифам), но спуск плотины и демонтаж станции с последующей рекультивацией земель едва ли выльется в меньшие затраты. К тому же образовавшийся дефицит электроэнергии (до аварии СШГЭС обеспечивала более 10% потребности предприятий Сибири) придется покрывать за счет угольных электростанций, а это значит, что ежегодно придется сжигать лишние 6,5 миллиона тонн угля со всеми вытекающими последствиями для экологии. Достаточно сказать, что одной ртути будет поступать в окружающую среду в год около тонны: такое количество способно отравить объем в три Саяно-Шушенских водохранилища.
Но все же эти беды ничто в сравнении с прорывом плотины. И раз станцию закрывать не собираются, нужно как-то по-другому обезопасить граждан. МЧС распространило по социальным учреждениям Хакасии памятку с описанием возможного сценария катастрофы и планом эвакуации населения. (Знаменательно, что в марте 2008 года на Абаканской ТЭЦ были проведены учения, имитирующие ситуацию прорыва плотины Саяно-Шушенской.) В ней сказано, что в случае прорыва высота водяного вала непосредственно у плотины превысит 50 метров. Через 10 минут он достигнет Майнской ГЭС и полностью ее разрушит, а через 20 - Саяногорска, который уйдет под воду. Затопление Абакана начнется через 5-6 часов. Через 17 - уровень Енисея в районе этого города повысится на 30 метров.
Согласно некоторым расчетам, если волна достигнет Красноярского водохранилища, то его уровень поднимется на 10 метров, вода перельется через плотину Красноярской ГЭС и выведет ее из строя. Произойдет также затопление отдельных районов Красноярска и ряда лежащих ниже по течению поселений. Наиболее пессимистичный сценарий - полное разрушение плотины Красноярской ГЭС. Тогда серьезная угроза нависнет даже над <атомным центром> Железногорском, расположенным в 64 километрах от Красноярска.
И все же большинство специалистов сходятся в том, что если за состоянием плотины непрерывно следить, ее можно эксплуатировать еще долго. Но один мониторинг полной гарантии все же дать не может. <Выход-то всегда был: просто понизить уровень водохранилища>, - замечает Стафиевский. По этому пути пошли в 1997 году. Тогда было принято решение опустить максимальный рабочий уровень на один метр по сравнению с проектным, в результате чего ожидалось значительное снижение интенсивности необратимых процессов в теле плотины и в окружающих массивах. Но этого не случилось. Теперь Тетельмин предлагает пожертвовать частью мощности ГЭС и уже радикально, на 10 метров понизить максимально допустимый уровень водохранилища. Тогда плотину можно будет безопасно эксплуатировать еще 100 лет. Но все, скорее всего, упрется в обычную человеческую жадность - ведь снижение уровня означает и снижение вырабатываемой мощности, и всегда найдутся специалисты, готовые подписать что угодно ради сиюминутной выгоды, своей или государственной - неважно.
Стафиевский вспоминает, что на одном из совещаний по развитию энергетики Сибири председатель правительства СССР Алексей Косыгин (который делал робкие попытки хоть как-то реформировать советскую экономику) сказал: <Мы должны принимать решения такие, чтобы потомки не плевали на наши могилы>. В условиях победившего капитализма эти мысль по-прежнему остается актуальной.
Юрий Ревич
Журнал "Вокруг Света", №2 (2833), Февраль 2010 года
